بعد القطع الأفقي، هي مساحة القطع العرضية. سوف يتم قطع الكتلة رأسياً وفقاً للقيمة المطلوبة.

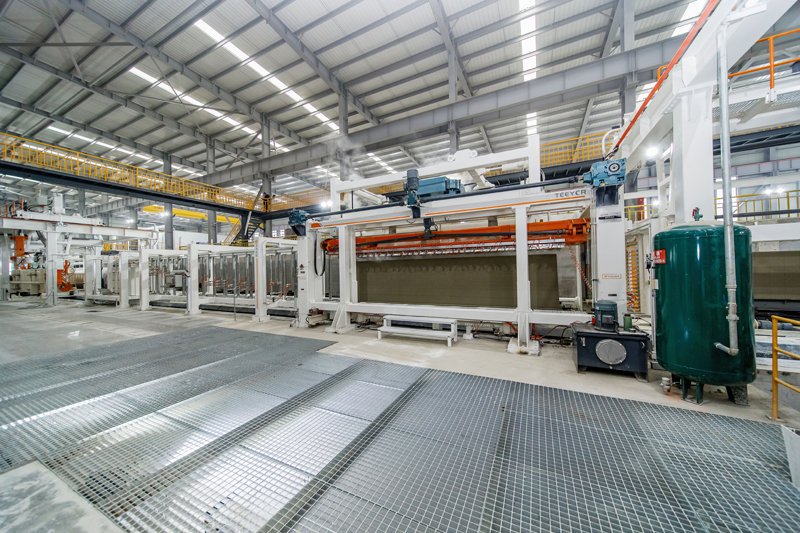

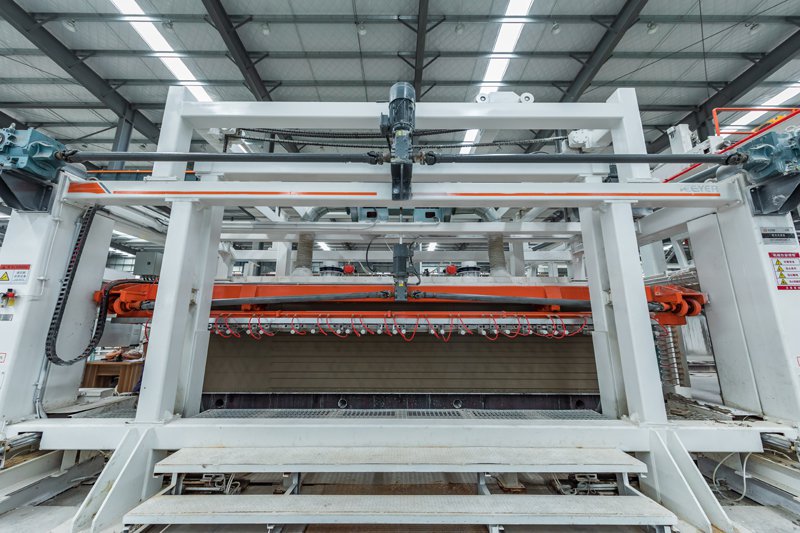

كآلة جوهرية في خط إنتاج AAC، آلة القطع ، تتألف من جهاز قطع عمودي و جهاز قطع أفققي ، تستطيع قطع AAC من الستة الجوانب كلها . و بالتالي البلوك أو الألواح يمكن قطعها بدقة إلى قطع بأبعاد معينة .

المميزات
  • بهيكل بسيك و عملي ، آلة القطع هذه سهلة التركيب و الصيانة .
  • بعد التدافع، تقف بلوك الخرسانة بشكل عمودي بعرض 600mm و الإرتفاع لـ 1200mm، لذلك سلك القطع يمكن تقصيره . سلك القطع المقصر ليس من السهل كسره أو إنحرافه ، لينتج قطع دقيق أكثر .
  • عربة القطع تحمل الكيكة الخضراء و اللوحة الجانبية خلال جهاز القطع الأفقي و تقف تحت جهاز القطع العمودي بدقة . جهاز تبديل القطع يرفع الكيكة و اللوحة الجانبية للقطع العمودي . خلال القطع العمودي ، جهاز شد الإسطوانة سوف يتمايل للخلف و الأمام . كل أسلاك القطع مقواة بواسطة إسطوانة الهواء المضغوط .
  • آلتنا القاطعة مجهزة بنظام التحكم على أساس PLC و محطة العملية اليدوية .
  • سرعة القطع يمكن ضبطها و سريعة بشكل كافي لمواجهة متطلبات القدرة العالية .
المواصفات الفنية
الرقم البند الوحدة المواصفات ملاحظة
JOF4.2M JQF4.8M JQF6.0M
1 قدرة الإنتاج m³/ للسنة 10×104~15×104 20×104~25×104 30×104~35×104 إنتاج سنوي
2 أبعاد البلوك m 4.2 ×1.2 ×0.6 4.8 ×1.2 ×0.6 6.0 ×1.2 ×0.6
3 دقة القطع mm ±2, ±1, ±1 ±2, ±1, ±1 ±2, ±1, ±1 طول ، عرض ، إرتفاع
4 مدة القطع دقيقة/ للقالب ≤5 ≤6 ≤6
