الطاحونة الكروية

الطاحونة الكروية
  • الطاحونة الكروية
  • الطاحونة الكروية
استفسار
وظائف التحكم الآلي

المادة الخام تشمل الرمل، الرماد المتطاير والمخلفات ليتم طحنها إلى مواد ناعمة، لكي تتوافق مع معايير الملاط.

مزايا شركة Teeyer

فتحة الدخول مجهزة بصمام التحكم ومقياس التدفق للتحكم في تدفق الماء. يتم وزن الرمل بميزان السير، ويتم التحكم في نسبة الماء والرمل آلياً بواسطة الكمبيوتر.

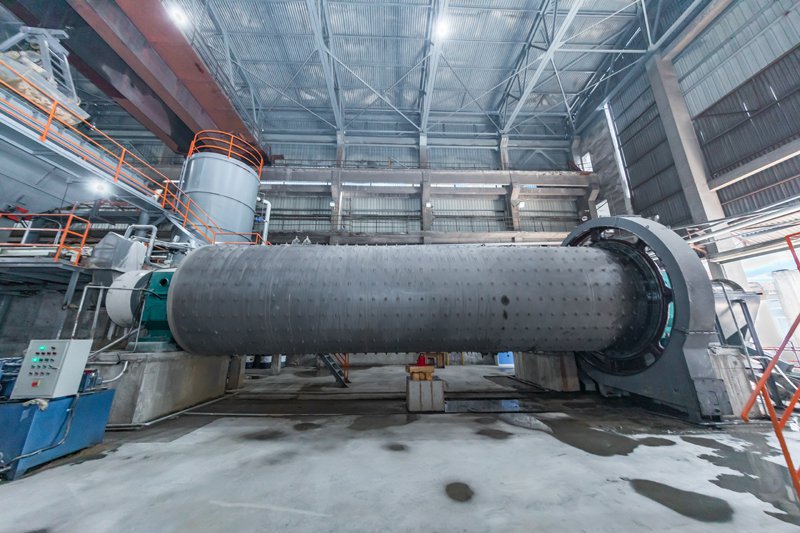

الطاحونة الكروية عبارة عن جزء أساسي في خط تحضير المواد . يوجد نوعين من الطواحين الكروية في خط إنتاج AAC : النوع المبلل و النوع الجاف . الطاحونة الكروية من النوع المبلل تستخدم لطحن الرمال بينما النواع الجاف يستخدم لحجر الجير .

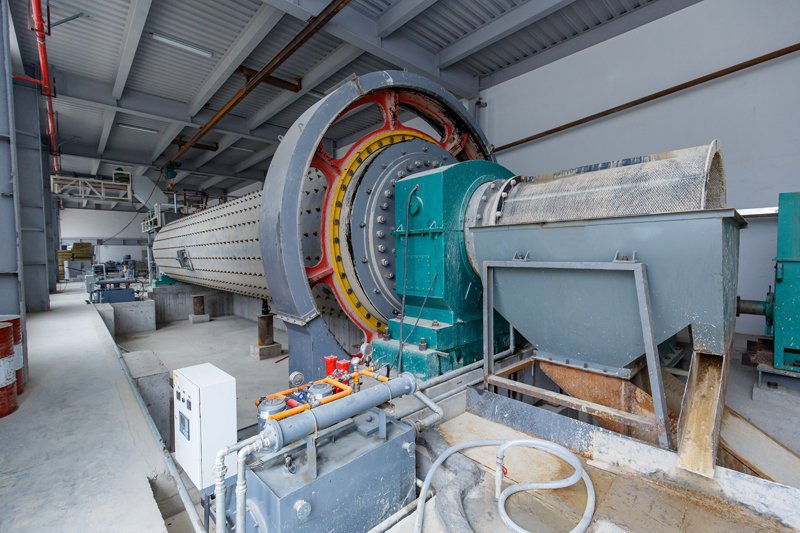

تتألف الطاحونة الكروية من عدة أجزاء رئيسية ، جزء التفريغ، جزء النقل ( مخفض التروس، جزء النقل الصغير، المحرك، المتحكم الكهربائي) . العمود المجوف يكون مصنوع من أجزاء فولاذية مصبوبة و بطانته قابلة للتبديل . تروس التدوير الكبيرة يتم معالجتها بأجزاء فولاذية مصبوبة بواسطة مكنة قطع المسننات . الجدار الداخلي للقضبان مثبت بلوح ذو بطانة ضد التآكل . عموماً ، هذه الطاحونة الكروية ثابتة و موثوقة لعملية الطحن .

المبدئ
  • الطاحونة الكروية النوع المبلل

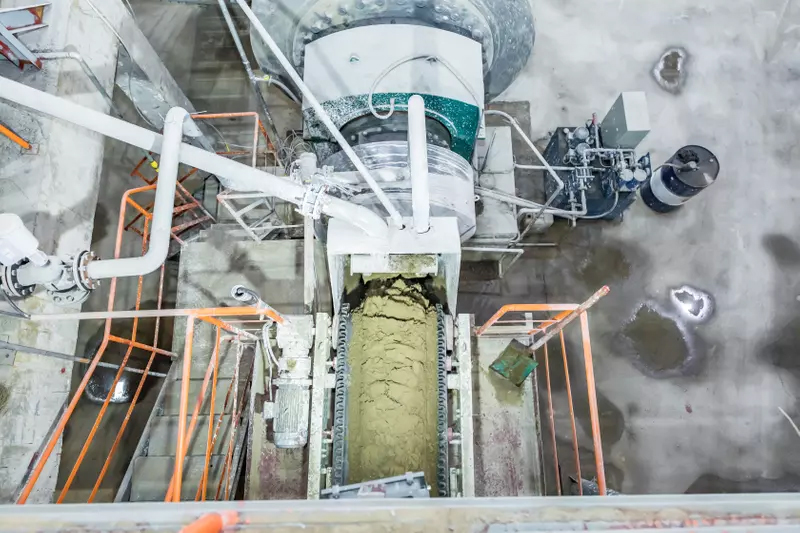

    الرمال ( أو الرماد الطائر، الحبس) يتم نقلها في الطاحونة الكروية بواسطة ناقل الإهتزاز الكهرومغناطيسي و ناقل الحزام . بعد الطحن ، يتم ضخ المواد إلى حاوية تخزين الطين .
  • الطاحونة الكروية النوع الجاف
    يتم نقل الجير إلى كسارة الأحجار بواسطة آلة الإهتزاز الكهرومغاطيسي و ناقل الحزام . بعد الطحن ، سيتم نقل المواد إلى صومعة تخزين الجير بواسطة ناقل السطل . من ثم يتم نقل حصى الجير إلى الطاحونة الكروية خلال الناقل اللولبي . المواد المحببة سيتم نقلها إلى صومعة تخزين المساحيق بواسطة الناقل اللولبي و ناقل السطل .
المعلمات
الموديل سرعة التدوير (rpm) الكرة الفولاذية (ton) حجم المواد الأصلية (mm) حجم المواد النهائية (mm) سعة الإنتاج (ton/h) الطاقة (kW) الوزن (ton)
φ900×1800 38 1.5 ≤20 0.075-0.89 0.65-2 18.5 3.6
φ900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 4.6
φ1200×2400 32 3.8 ≤25 0.075-0.6 1.5-4.8 45 12.5
φ1200×3000 32 5 ≤25 0.074-0.4 1.6-5 45 12.8
φ1200×4500 32 7 ≤25 0.074-0.4 1.6-5.8 55 13.8
φ1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
φ1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
φ1500×5700 27 15 ≤25 0.074-0.4 3.5-6 132 2407
φ1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
φ1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
φ1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
φ2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
φ2200×6500 21 30 ≤25 0.074-0.4 14-26 380 52.8
φ2200×7500 21 33 ≤25 0.074-0.4 16-29 475 56
